HS Q-Drive

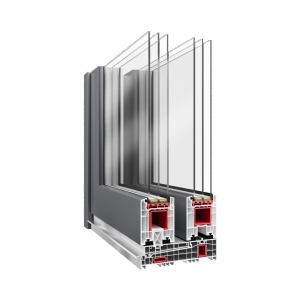

Drzwi podnoszono-przesuwne HS Q-Drive to pierwszy w pełni autorski projekt inżynierów z QDS24. Jego konstrukcja bazuje na wielokomorowym, bardzo "ciepłym" i stabilnym progu, 190 mm szerokości profilach ramowych oraz przesuwnych skrzydłach o głębokości zabudowy 80 mm.

  • HS Q-Drive
    HS Q-Drive

Opis produktu

Głównymi założeniami projektowymi, jakie przyświecały inżynierom QDS24 podczas tworzenia tego produktu, była cheć osiągnięcia maksimum efektywności przy maksymalnym uproszczeniu produkcji, a co za tym idzie, przy zminimalizowaniu ilości elementów składowych systemu. Zależało nam również, na stworzeniu wielkogabarytowej konstrukcji charaktaeryzującej się fenomenalnymi parametrami izolacyjności termicznej. W ten sposób powstały drzwi podnoszono-przesuwne HS Q-Drive i Q-Drive Therm.  Podstawowe elementy to -  rama o głębokości zabudowy 190 mm wraz ze stalowym wzmocnieniem, która w wersji Therm jest dodatkowo uzupełniona wypełnieniem termicznym, oraz profil skrzydła o głębokości zabudowy 80 mm. System uzupełnia niezwykle "ciepły", wielokomorowy próg.

Gotowe drzwi, przy zastosowaniu standardowych pakietów szybowych wypełnionych argonem, mogą osiągać współczynnik przenikalności termicznej nawet poniżej wartości 0,7 W/m2K

PROFILE

konstrukcja wykonana z 5-komorowych profili o głębokości zabudowy ramy 190mm / skrzydła 80 mm

SCHEMATY

możliwe do wykonania schematy otwierania A, K  - w przygotowaniu schematy C, G3

KOLORY

profile białe, jednostronnie okleinowane lub dwustronnie okleinowane; dostępna pełna gama foli dekoracyjnych Hornschuch i Renolit

SZYBY

możliwość zastosowania wszelkich pakietów szybowych o szerokości do 51mm

OKUCIA

Siegenia lub HAUTAU

ZABEZPIECZENIA ANTYWŁAMANIOWE

do klasy RC2

AKCESORIA

możliwość doboru szerokiej gamy wyposażenia dodatkowego, doboru klamek, amortyzatorów, mechanizmów wspomagających przesuwanie ciężkich konstrukcji, automatyki sterowanej elektronicznie itp.

TERMIKA

Wariant Q-Drive – współczynnik przenikania termicznego Ud = 0,72 W/m2K

Wariant Q-Drive Therm – (dodatkowe wypełnienie termiczne w ramach) współczynnik przenikania termicznego Ud = 0,69 W/m2K

w konstrukcji o wymiarach szer. 5 000mm x wys. 2 400mm, z pakietem szybowym o grubości 48 mm (Ug - 0,5 W/m2K i Psi ramki międzyszybowej 0,032)

GABARYTY

maksymalne wymiary konstrukcji w schematach 2-częściowych
- BIAŁE - szerokość do 6,0 m i wysokości do 2,7 m /powierzchnia do16 m2
- KOLOR – szerokość do 5,5 m i wysokość do 2,6 m /powierzchnia do 14 m2

Kolorystyka

Ceryfikaty

 HS Q-Drive Świadectwo badań wstępnych typu – przenikalność cieplna pdf icon
 HS Q-Drive Therm Świadectwo badań wstępnych typu – przenikalność cieplna pdf icon
